家の構造について

山内です。

HPに家づくりの基礎知識としていろいろな事をまとめています。

これから家づくりを検討される方、家づくりをされる方の参考になればと思います。

その中から新たに構造について掲載しました。



山内住建の構造について

デザインや性能はもちろん、丈夫な構造と地元の職人による

長期優良住宅の認定条件の耐震等級2以上に対応した

安心できる家づくりをご提案しています。

住宅も最新技術で日々進化していますが

基本的な構造は変わるとはありません。

常時建築中の建物がありますので

構造見学もぜひスタッフへお気軽にお問合せ下さい。



構造用集成材とは

無垢の柱には辺材と芯材があり年輪の中心部が芯材で外側が辺材です。

強度は芯材の方が強く、辺材の方に向けて弱くなっていきます。

 木の育った環境によって強度にばらつきがあり、経年変化による歪みや割れも心配です。

 集成材は無垢材を切って木の強い部分の芯材ばかりを集めていますので無垢材よりも強度は強く均一です。

さらに木の芯の部分まで均一に乾燥されますので、歪みや割れも心配ありません。

集成材は寄せ集めの材料と勘違いされやすいですが、1本の柱を作るために2~3本の木が使用されています。

接着剤が剥がれるのではと心配されますが、剥がれてバラバラになったという事は言われていません。

 昭和20年代後半から建築に使用されており、これまで大空間ホールなどにも集成材が多く使われています。

 接着剤はホルムアルデヒドなどの有害物質も使用されていません。

 将来的な外壁や内壁の割れや歪みを防止するため、集成材をおすすめします。

集成材

剛床工法

昔の根太工法に比べ24㎜の合板を密着させ、梁及び土台と床を一体にして面で支える事により、地震時の横揺れに強い耐力を持つようになります。

 根太工法とは土台の上に木材を敷いて、その上に合板を貼る工法で床なりの原因にもなります。

剛床工法

剛床工法

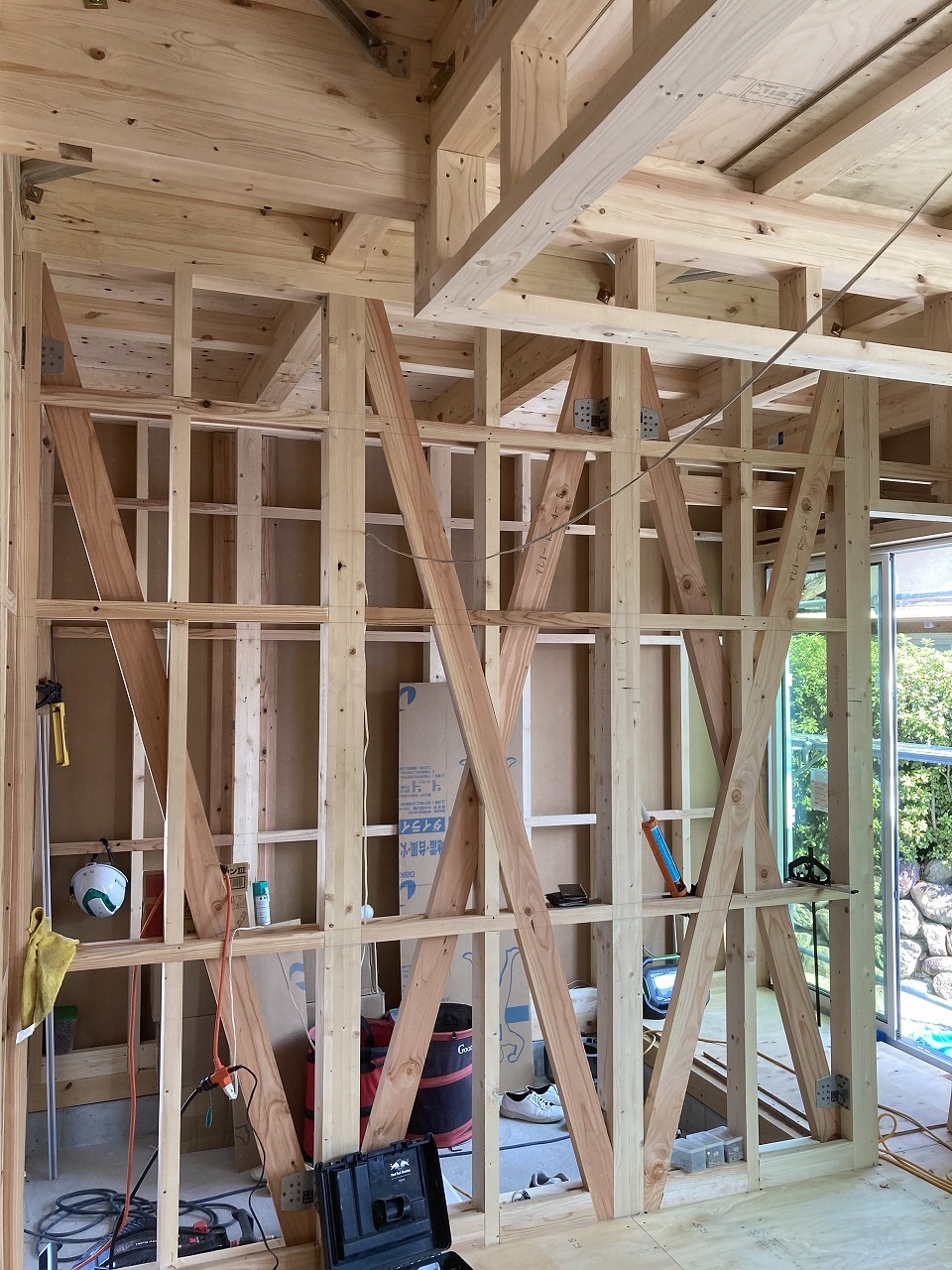

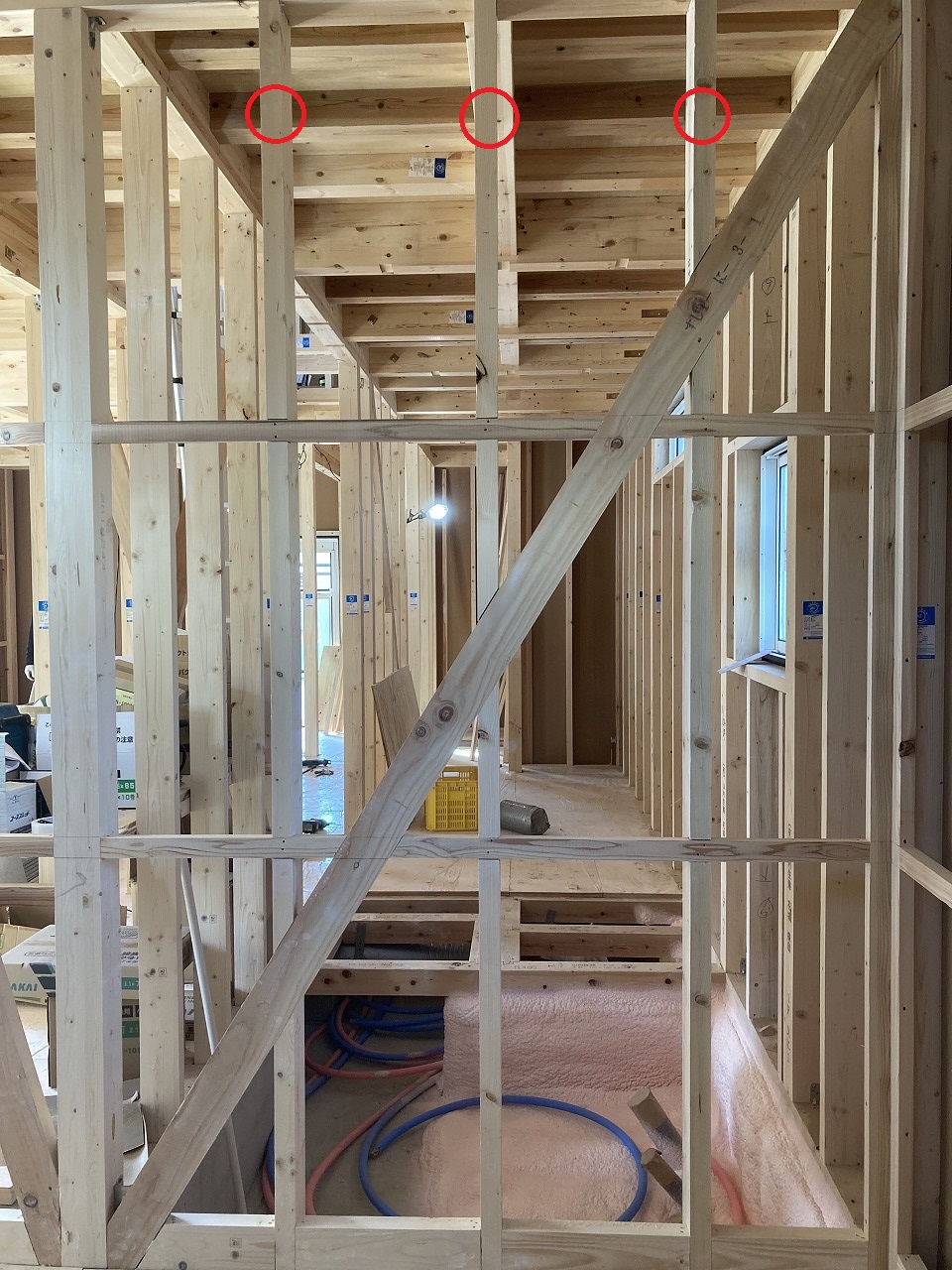

筋交い

地震時の水平荷重の耐力壁として入れられます。

 柱と梁で囲まれた四角形の対角線上に補強材を入れることにより、地震の横揺れや暴風などにも強い耐力を持つようになります。

 斜めに1本補強する場合と、2本をたすき掛けに交差させて補強する場合もあります。

筋交い

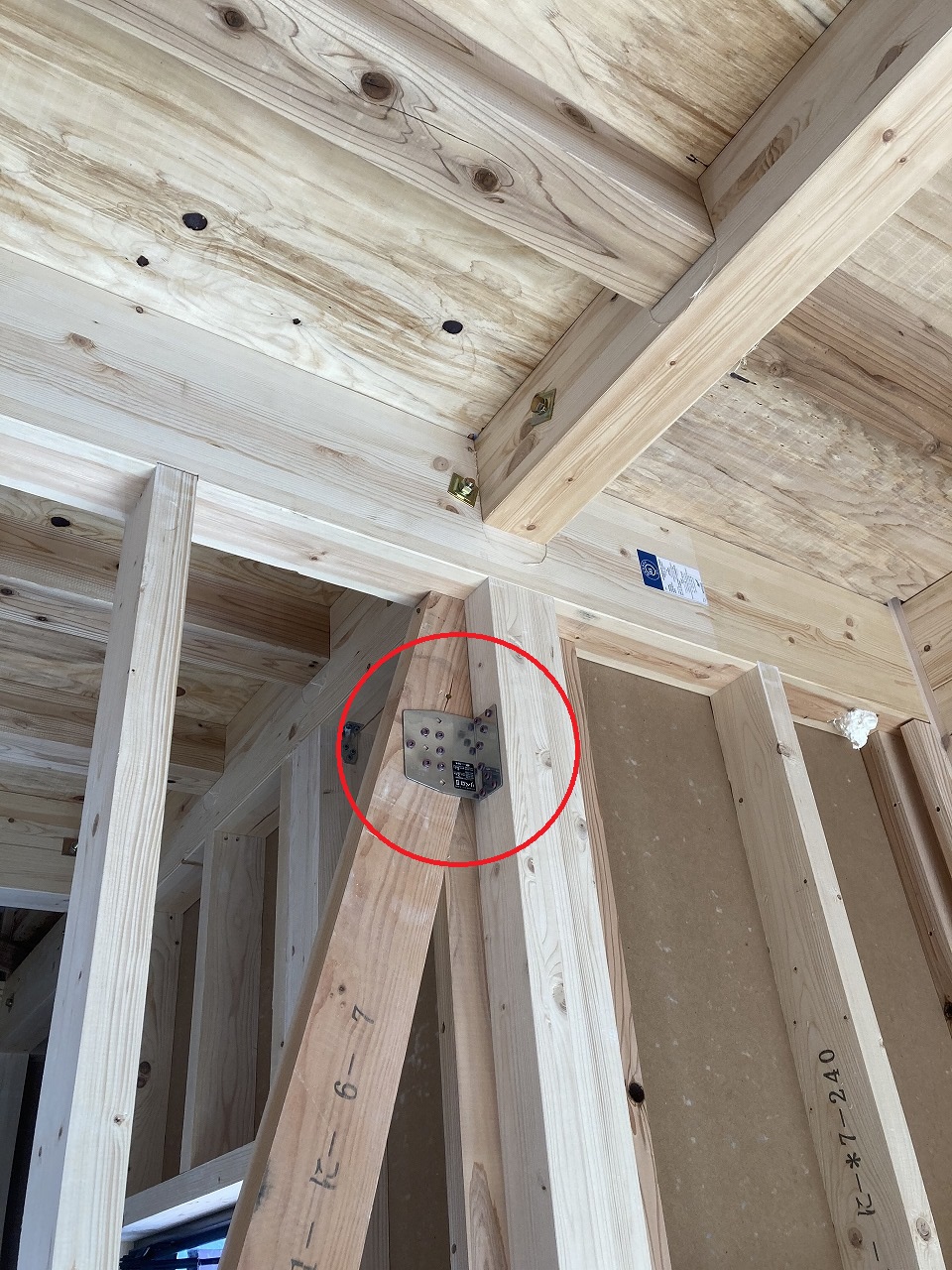

筋交いプレート

柱と筋交いを固定するための補強金物です。

取り付ける事によって耐震性がさらにUPします。

筋交いプレート

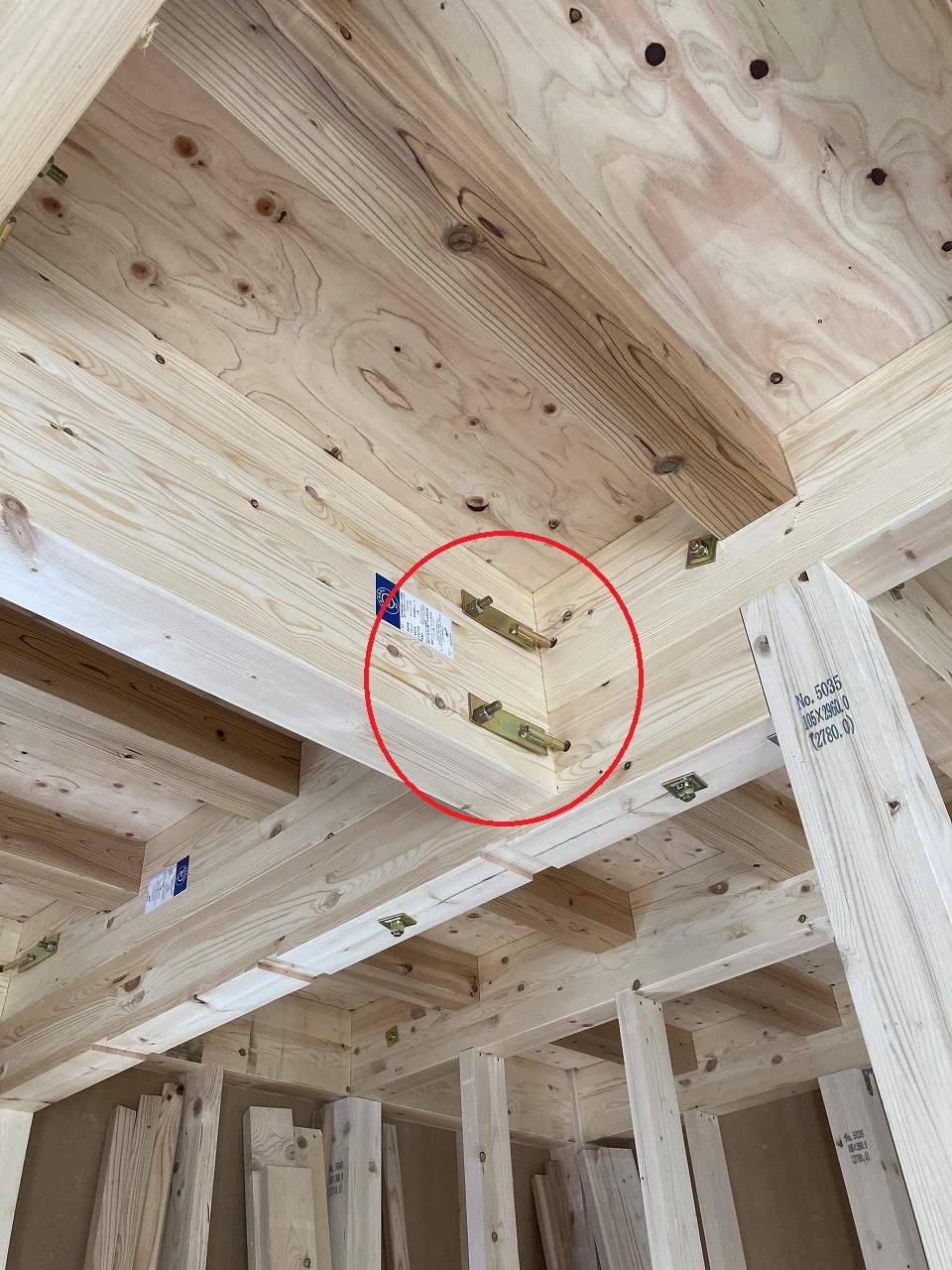

羽子板ボルト

柱と桁、梁と桁など直角に交わる二つの部材を、より強力に緊結させる金具。

 一方が棒状で反対側が平たい形状が、羽子板のように見えることから、そう名付けられています。

 棒状の部分は、柱などを貫いてボルト留めされることから、非常に緊結力が高いと言われています。

羽子板ボルト

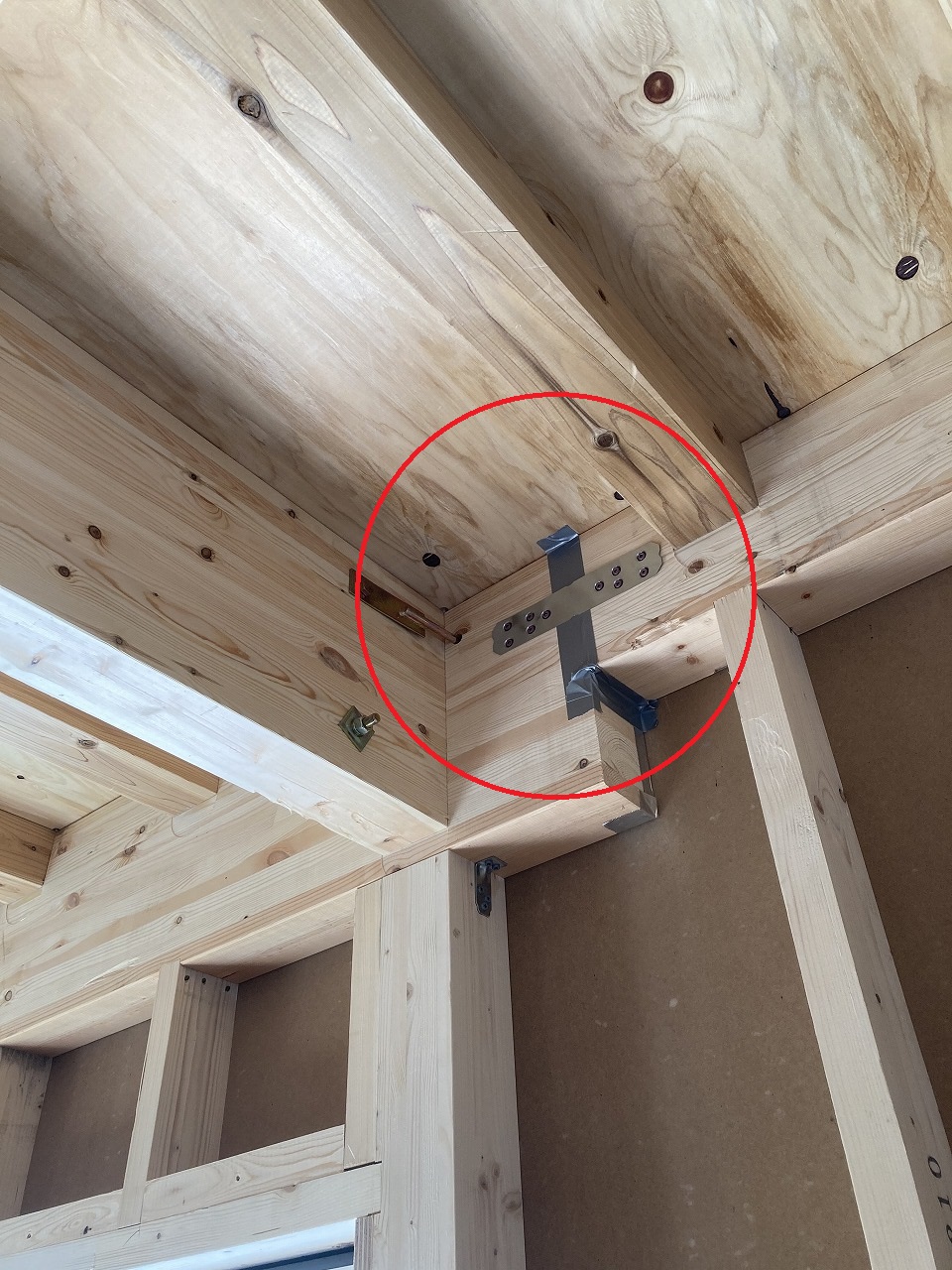

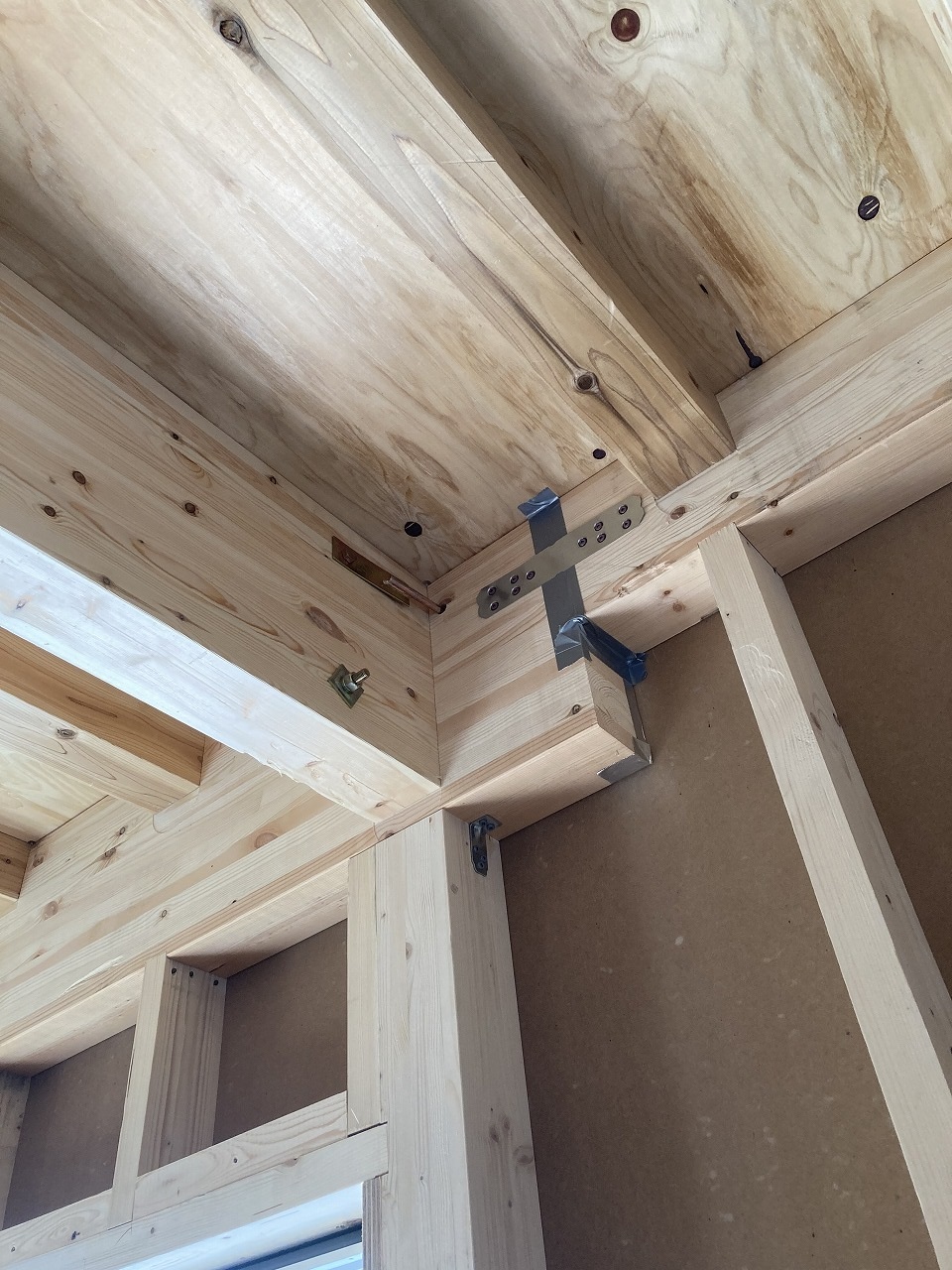

柱頭、柱脚金物

梁と柱、土台と柱が引き抜かれないように固定する金物。

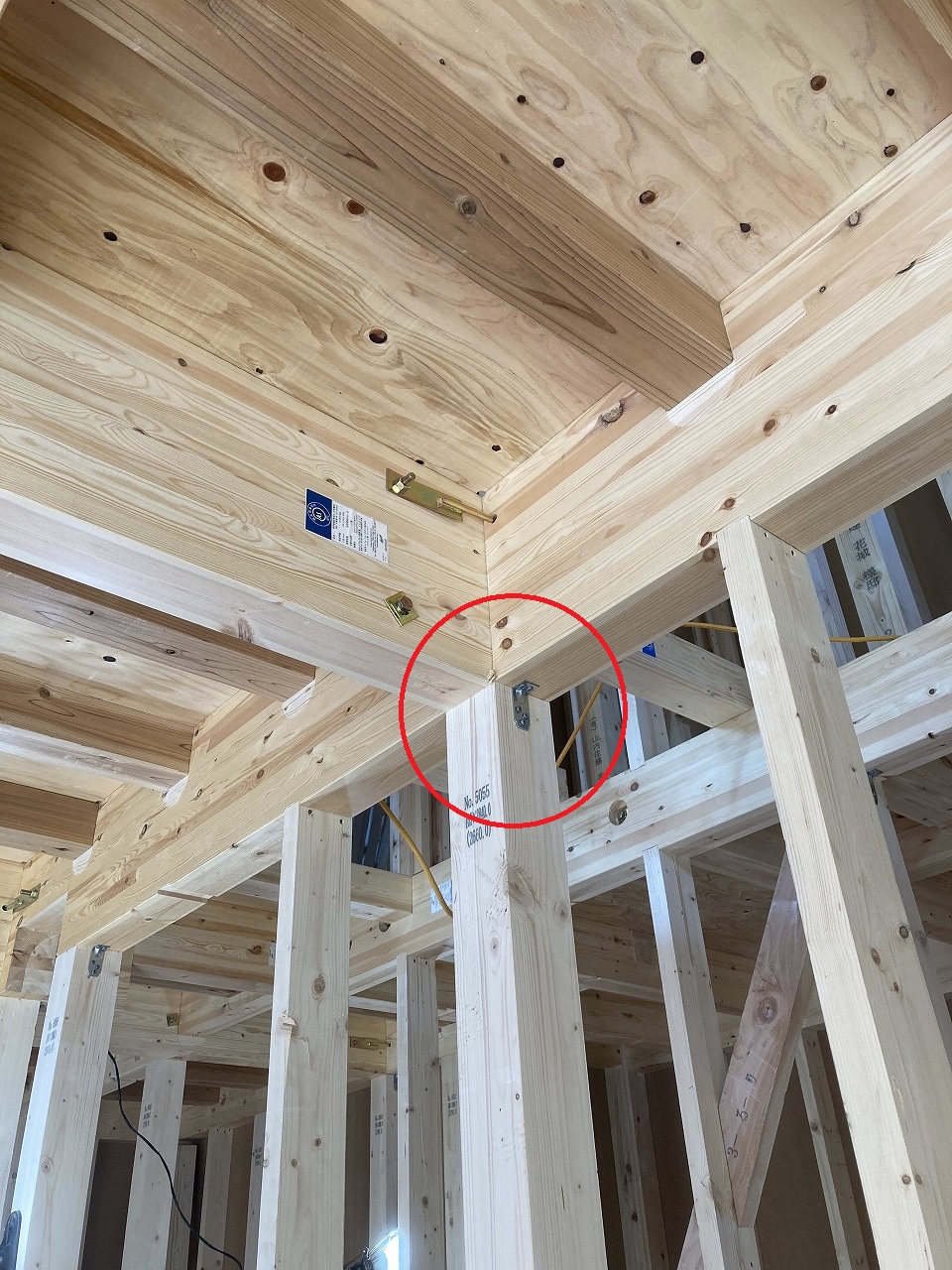

柱頭金物

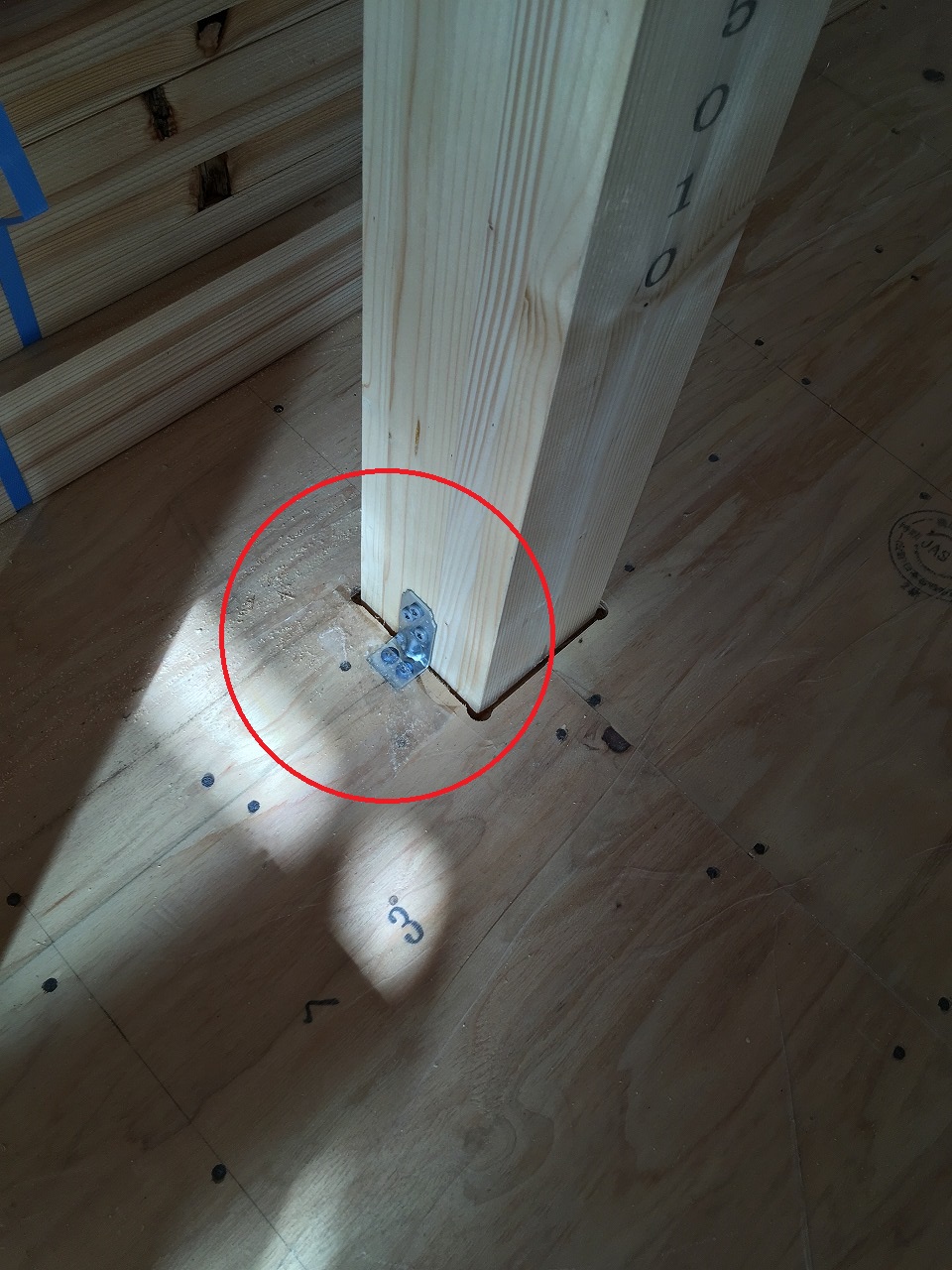

柱脚金物



短冊金物

柱と梁などの木材の接合部または梁を介した柱と柱同士の接合を補強するために使用される、短冊形の金具。

 短冊金物



火打ち梁又は金物

台風や地震などの災害によって水平方向に変形することを防止します。

火打ち

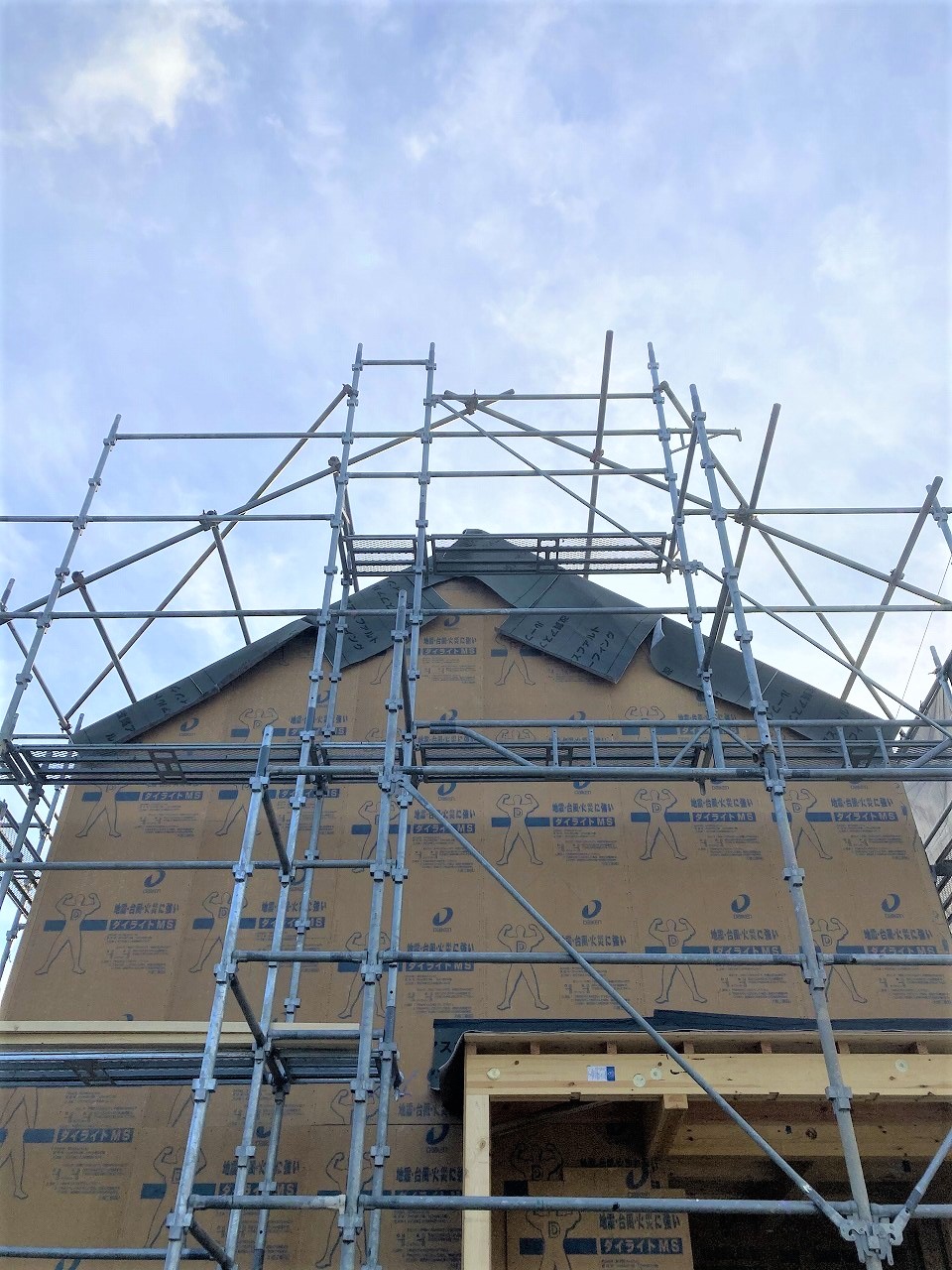

耐力面材ダイライト(オプション)

耐力面材は通常の筋交いでの耐力壁に比べて、壁全体で地震の力に耐えるようになります。

 地震時の力が分散されますので、筋交いよりも耐震強度が増します。

ダイライト

ダイライト



ダイライトMSの特長

地震に強い

大きな水平荷重に耐えるダイライトMSは地震に強い。

火災に強い

ご家族が、安全に避難できる時間的な余裕を確保します。

湿気に強い

優れた透湿性で構造材を湿気から守ります。

腐りにくい

無機質系の耐力面材なのでダイライトMSは腐りにくい。

白アリに強い

シロアリが食糧とする成分を含んでいないので防蟻性にすぐれています。



ダイライトMSの材料

天然岩石を原料にしたロックウール(鉱物繊維)と火山性ガラス質材料(シラス)によって、つくられています。

 主原料は自然界にあるもので、あまり有効活用されていないシラスを使用していることからダイライトは、エコロジーな素材です。

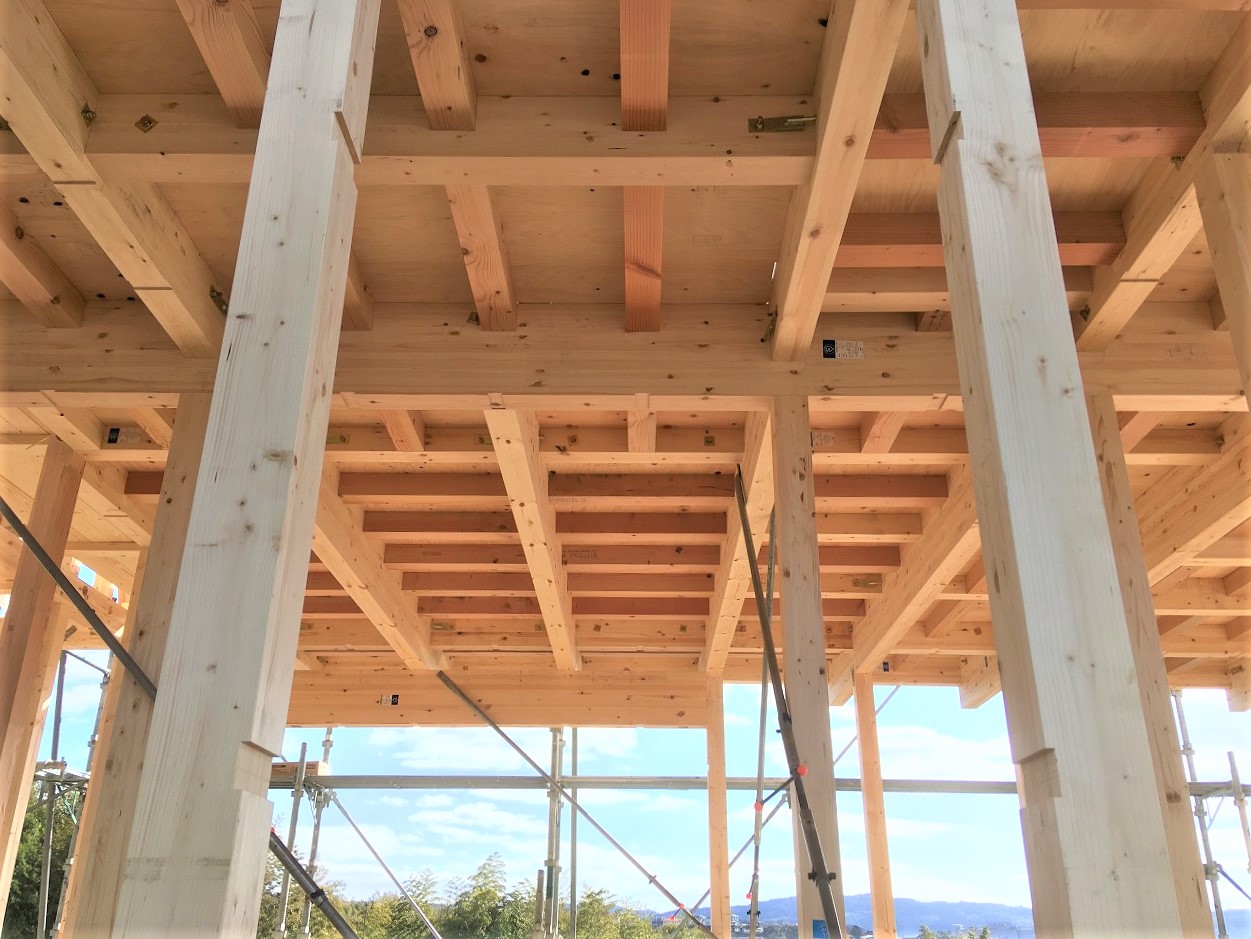

梁のサイズ、材質の違いについて

柱から柱の間口の広さによって梁のサイズが変わります。

 間口が広く方が梁のサイズは大きくなり間口が狭くなると小さくても大丈夫です。

 また2階の部屋が有ると無いかでも大きさが変わります。

 材質は荷重が大きい部分は集成材、そうでない部分は無垢材を使用するなど、適材適所に選ばれます。

梁サイズ

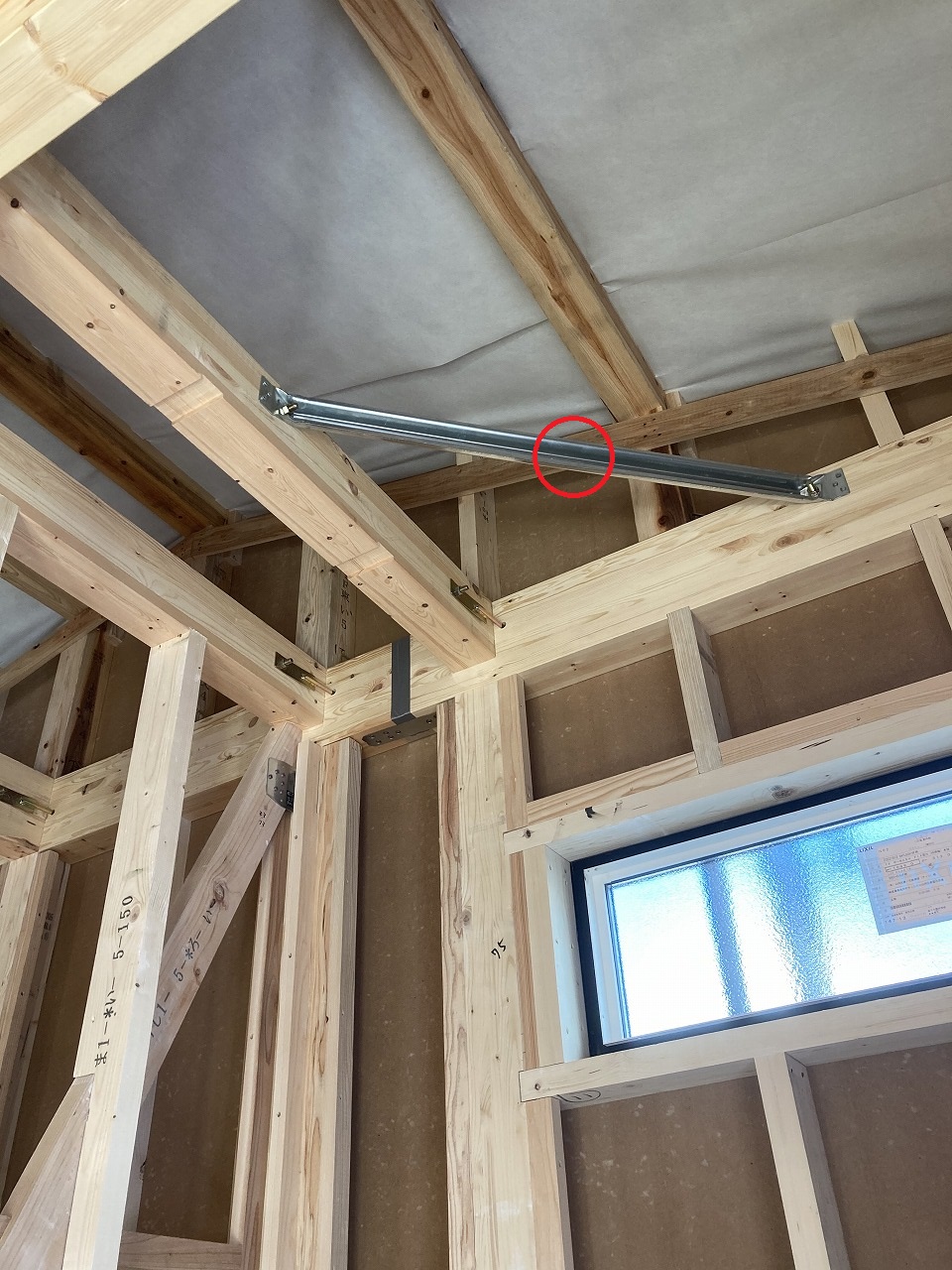

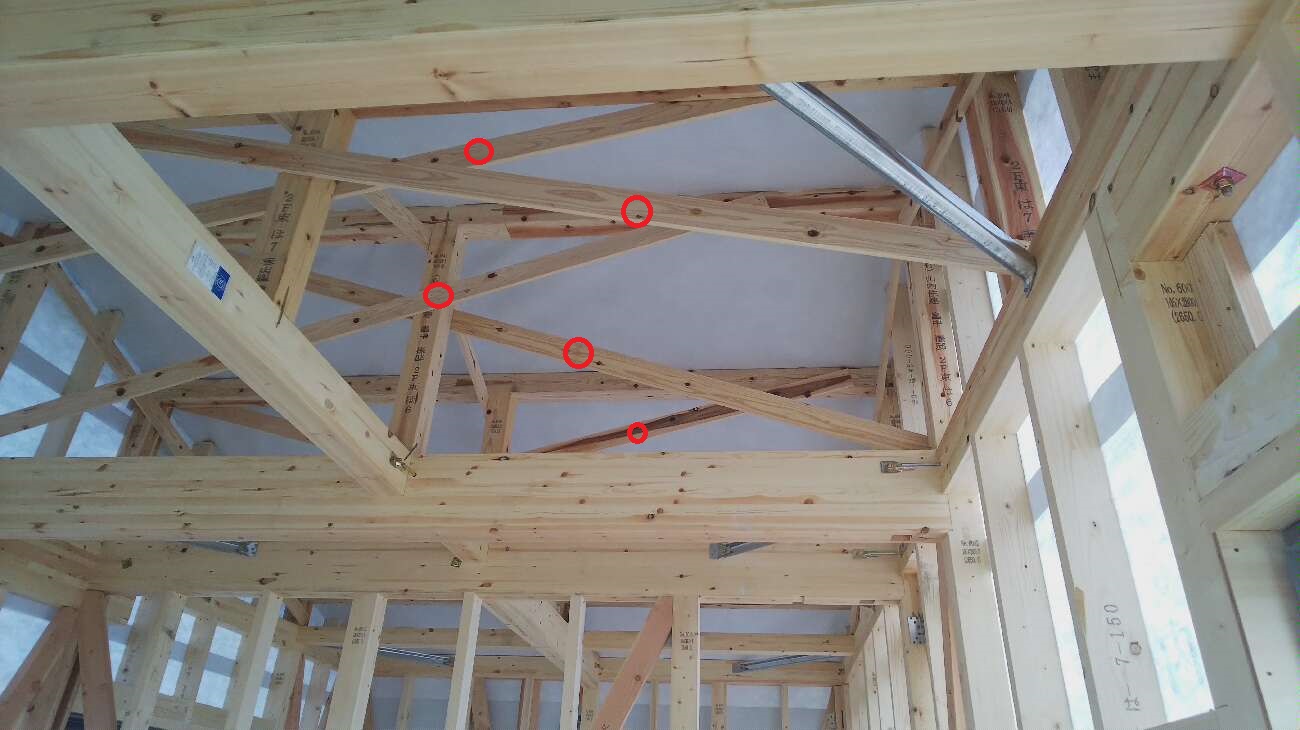

雲筋交い

小屋組が地震時に倒れるのを防止するための補強材です。

雲筋交い

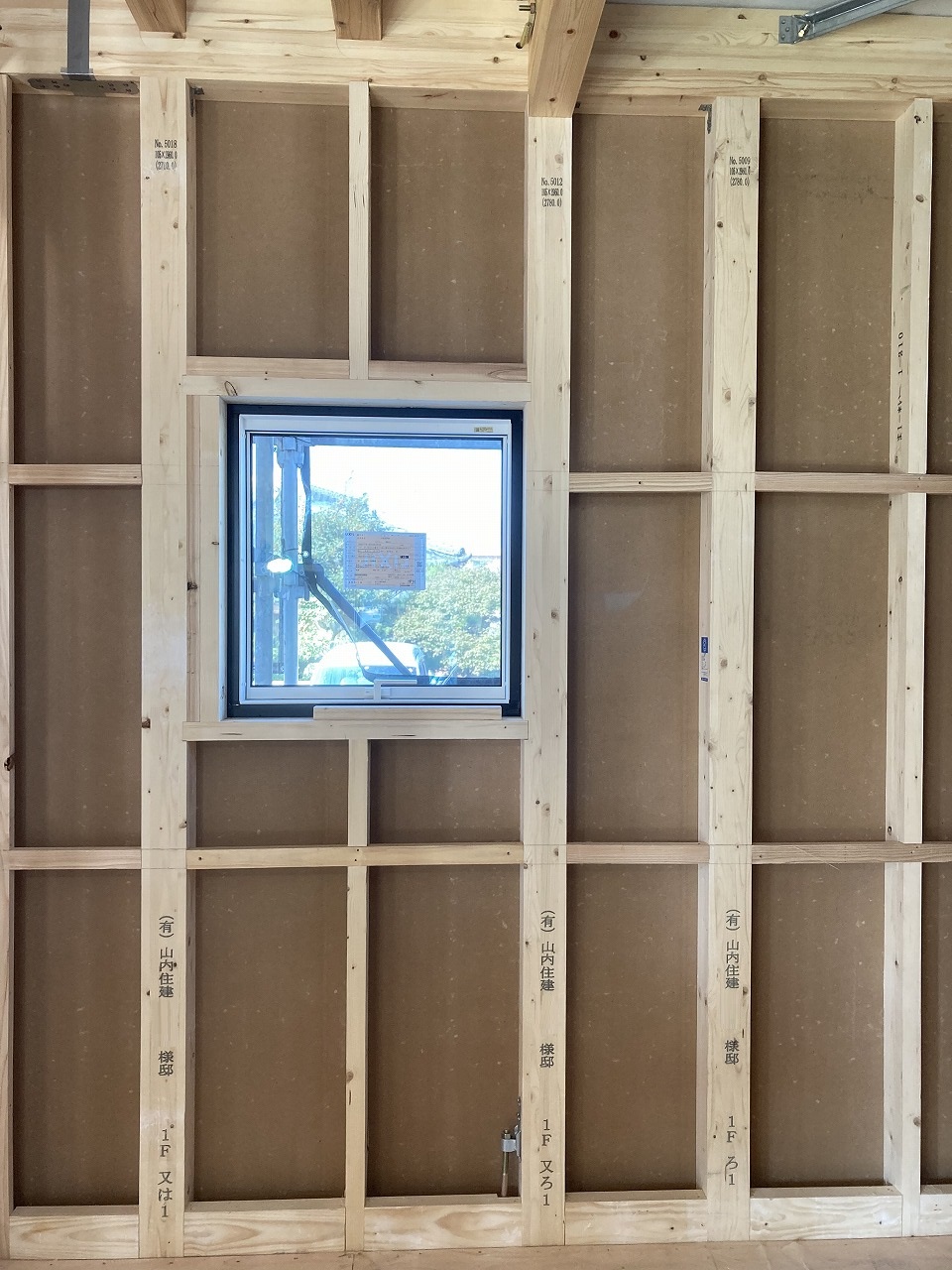

間柱

構造的な役割よりも外壁や内壁を支えるための材料です。

間柱

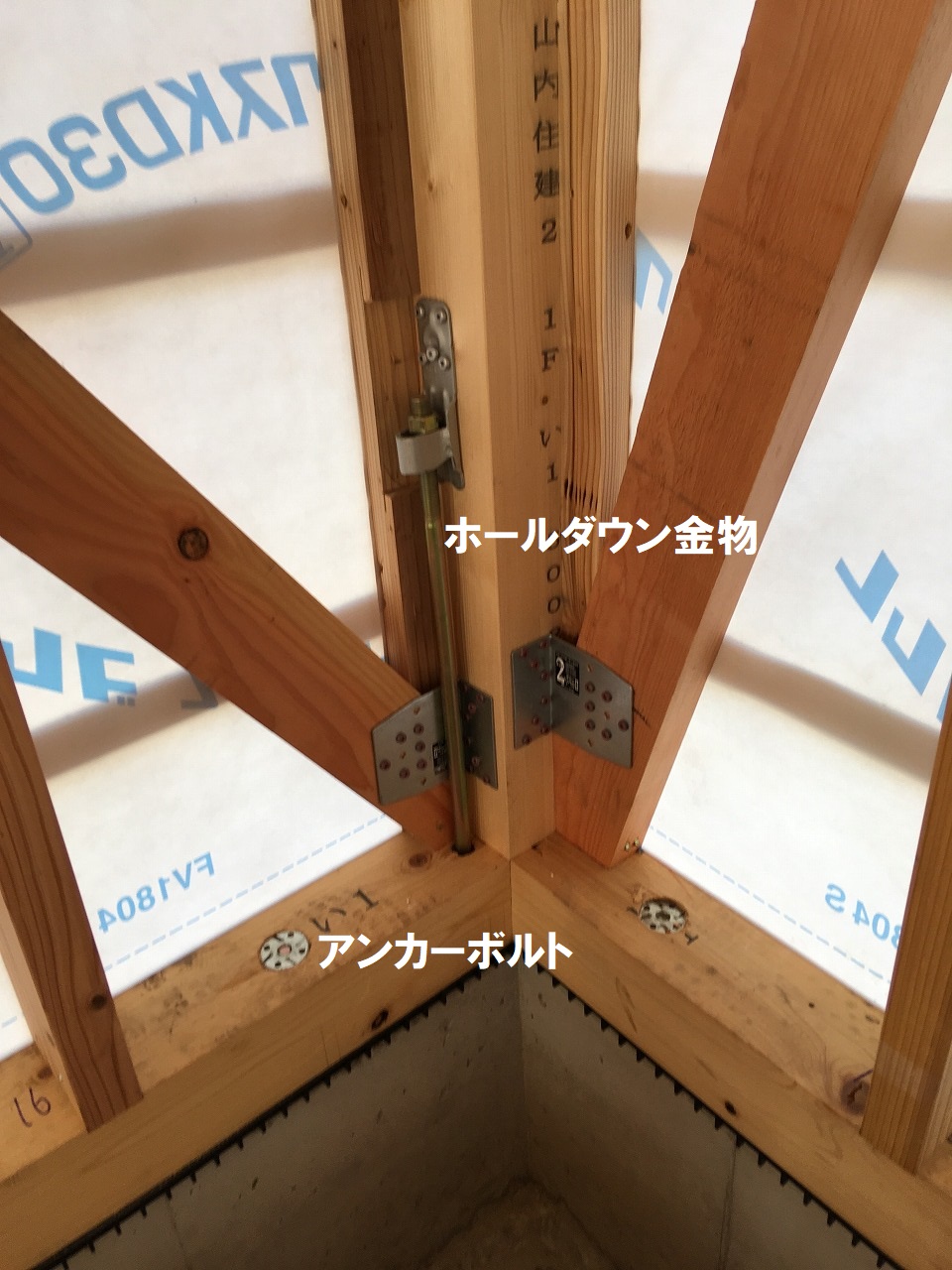

ホールダウン金物

基礎と柱を一体になるように緊結し、地震時の引き抜きを防ぎます。

アンカーボルト

基礎と土台を一体にするための金物です。

ホールダウン金物



いかがでしょうか?

大手ハウスメーカーなどは〇〇工法など独自の構造がありますが

山内住建は今まで培われてきた在来工法を日々進化させています。

鉄骨造やコンクリート造と同じ、耐震等級3へも対応いたしますので

ご計画の際にはお気軽にご相談ください。
